¿Un fósil en la línea de vapor?
La placa orificio sigue allí, firme en su caño. Lleva más de un siglo midiendo caudal con una sencillez brutal: una placa, un agujero, y una caída de presión. Sin partes móviles, sin electrónica.
Pero hoy la industria la mira de reojo. “No sirve en bajo caudal”, “tiene mucho error”, “es obsoleta”. Los medidores vortex, másicos y ultrasónicos se presentan como el futuro —o el presente—, listos para jubilar al clásico de siempre.
¿Es todo esto verdad? ¿O hay un poco de mito, de sobreventa y de mala fama injusta?
En este artículo analizamos el caso típico donde más la usamos en CDP: la medición de caudal de vapor que sale de la caldera rumbo al proceso. Nos metemos en las ecuaciones, pero también en la realidad de campo. Y hasta nos animamos a preguntarnos: ¿podemos usar machine learning para mejorar el viejo modelo?
La ecuación detrás de la placa orificio: cómo se calcula el caudal
La medición de caudal con placa orificio se basa en un principio físico simple: cuando un fluido pasa por una restricción, su velocidad aumenta y su presión disminuye. Esta caída de presión se puede usar para calcular el caudal, aplicando la ecuación de Bernoulli adaptada.
Ecuación de caudal másico:
Qm = C · ε · A · √(2 · ΔP · ρ)
Donde:
- Qm: Caudal másico (kg/h o t/h)
- C: Coeficiente de descarga — corrige pérdidas reales vs. teóricas
- ε: Factor de expansibilidad — corrige compresibilidad del fluido (gases y vapor)
- A: Área del orificio (m²)
- ΔP: Caída de presión (Pa)
- ρ: Densidad del fluido (kg/m³), según T y P
¿Qué son C y ε, y por qué importan tanto?
Coeficiente de descarga (C):
Es un valor empírico que ajusta la teoría a la realidad. Considera:
- Efectos de fricción y turbulencia
- Contracción del flujo
- Geometría del orificio
- Número de Reynolds
Factor de expansibilidad (ε):
Corrige el efecto de expansión del gas o vapor al pasar por el orificio. Típicamente entre 0.95 y 0.99. Depende del cociente entre ΔP y P.
Ambos factores pueden introducir errores del ±10% o más si se estiman mal.
¿Por qué son tan difíciles de definir?
Ambos dependen del régimen de flujo, expresado por el número de Reynolds, que a su vez depende del caudal, que justamente estamos tratando de medir.
Esto genera un ciclo circular:
- Para calcular el caudal necesito C y ε
- Pero para calcular C y ε necesito conocer el caudal
Por eso se usan aproximaciones, tablas empíricas o cálculos iterativos.
¿Qué ganamos realmente con una lógica dinámica para C y ε?
Implementar una lógica que calcule dinámicamente C y ε en función de condiciones reales (ΔP, T, P, β) reduce significativamente el error total de la medición.

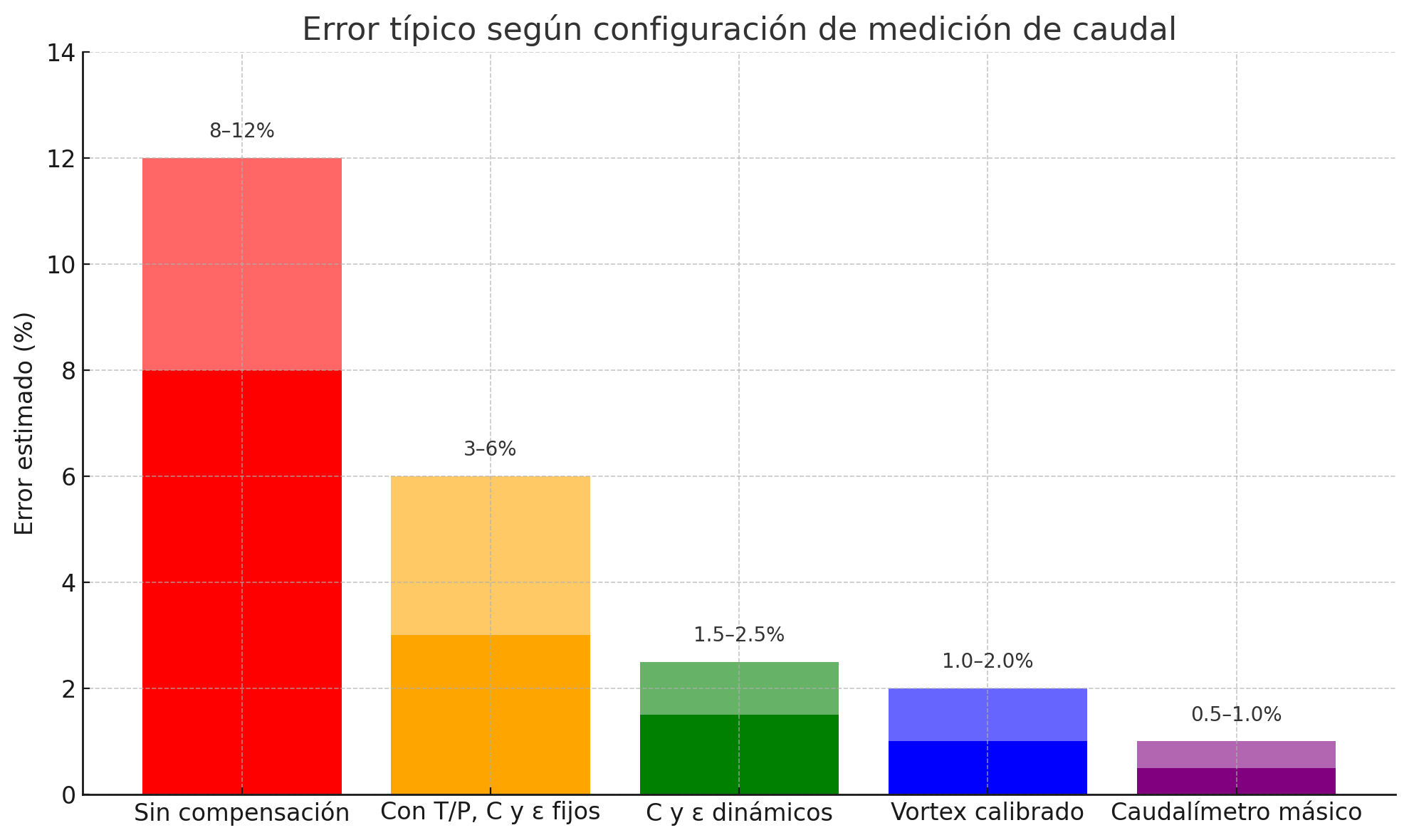

Errores típicos según configuración:
En condiciones de proceso típicas (vapor de caldera, carga variable), esta lógica permite mantener la placa orificio vigente sin necesidad de cambiar tecnología.
Placa orificio vs. nuevas tecnologías: ¿realmente conviene cambiar?
| Tecnología | Costo inicial | Instalación | Mantenimiento | Precisión aprox. |
|---|---|---|---|---|
| Placa orificio + DP | Muy bajo | Simple | Mínimo | ±2% |
| Vortex | Medio | Media | Medio | ±1.5% |
| Másico térmico | Alto | Medio | Delicado | ±1.0% |
| Coriolis | Muy alto | Media | Medio | ±0.5% |
- Si no se necesita precisión fiscal, la placa orificio con lógica moderna ofrece mejor relación costo-beneficio.
- Requiere solo una compensación por temperatura y presión, y puede integrarse fácilmente a sistemas existentes.
- Su instalación es robusta, con mínima necesidad de mantenimiento.
¿Cuándo seguir usando placa orificio?
Sí conviene cuando:
- Hay caudales estables o con relación turndown moderada (3:1 a 5:1)
- Se puede instalar tramo recto aguas arriba/abajo
- Se dispone de señales de P y T
- Se prioriza simplicidad y bajo costo
Considerar otras tecnologías si:
- Se requiere precisión certificada (facturación)
- Se miden caudales muy bajos o muy variables
- No hay tramos rectos o condiciones estables
- Se cuenta con presupuesto para sensores más complejos
Conclusión – Más allá del prejuicio: criterio antes que moda
La placa orificio no es obsoleta por diseño.
Lo que la vuelve ineficiente es el mal uso, las suposiciones erróneas y la falta de cálculo adaptativo.
Con lógica dinámica, compensación de condiciones reales y criterio técnico, puede lograr una precisión perfectamente aceptable para la mayoría de los procesos industriales.
En CDP seguimos usando placa orificio no por costumbre, sino por convicción técnica.
Porque formar criterio sigue siendo más importante que seguir la moda.
